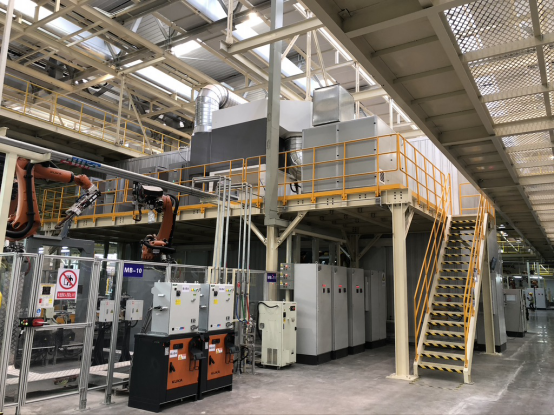

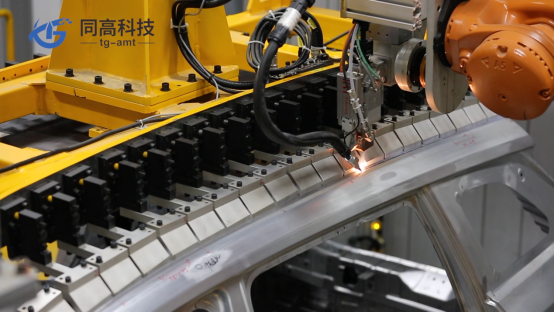

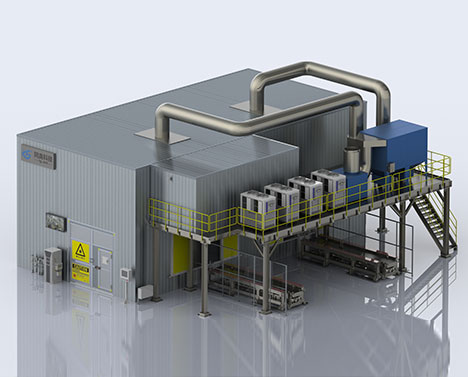

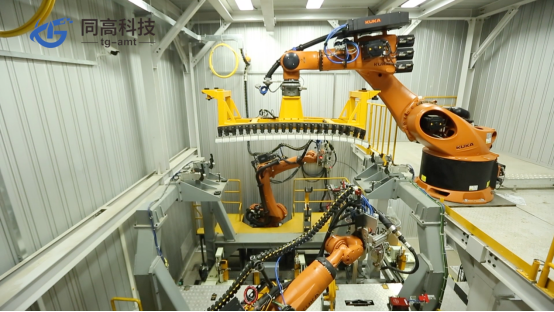

該項目是長安汽車在合肥的新建工廠，車頂激光站采用雙復制并排站的布局形式，每個激光站分為上下兩層鋼結構，總占地面積為7x9.5x6米，一層為輸送滾床、龍門架及左右各1臺激光釬焊機器人，二層鋼平臺上布局1臺車頂抓搬運機器人及4套夾具庫位。

? 單工位25JPH+4車型柔性生產，節拍CT=123s，預留60JPH提速潛能；

? 常規條件下雙工位可實現60JPH以上及8車型的產能；

? 雙工位方案可實現工位間的一用一備，可確保產線不停機；

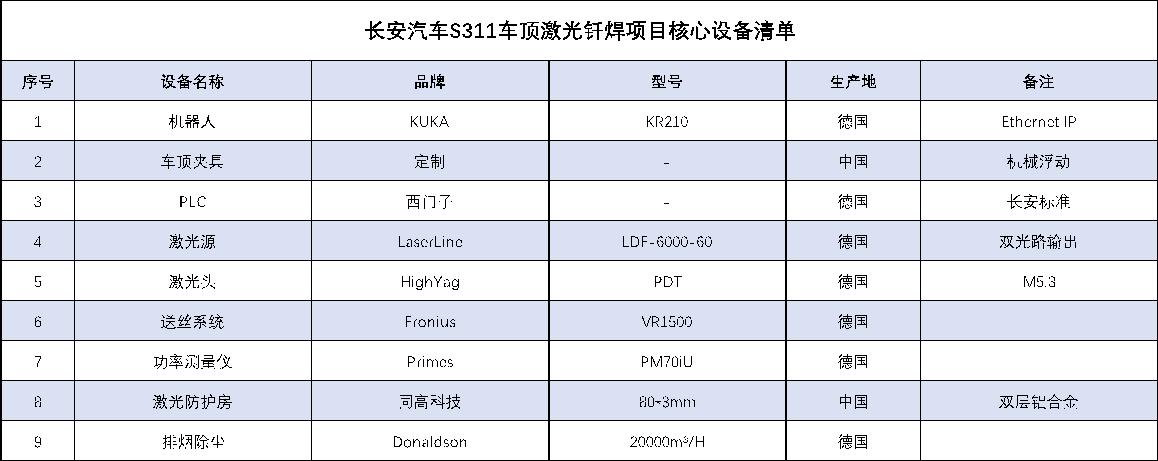

? 激光釬焊系統采用世界先進主流工藝設備配置，可實現高品質焊接質量要求；

? 工位采用同高科技自主研發的雙層鋁合金的防護系統，并通過德國TUV安全檢測及認證；

2D布局圖

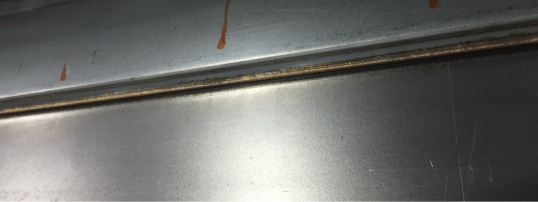

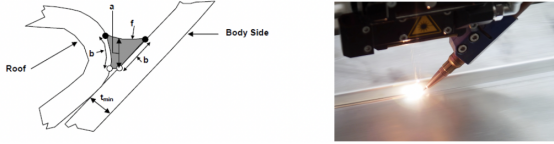

項目采用長安激光標準工藝，車頂為鍍鋅板，側圍為碳鋼板，焊縫搭接形式如圖所示。激光焦點尺寸為3.2mm，焊絲為CuSi3，直徑1.6mm，配合熱絲工藝，預熱電流<230A。
